【壓縮機網】＜接上期——＞
四、壓縮介質術語解析
1.壓縮介質術語
（1）空氣介質特性
可壓縮性優勢：空氣分子間存在較大間隙，通過機械壓縮可顯著減小體積，其壓縮比可達8:1（如0.1MPa升至0.8MPa），這種特性使其成為最經濟實用的壓縮介質。
物理穩定性：空氣在常態下呈透明氣態，無相變風險，輸送過程中不會產生冷凝殘留物，特別適合需要潔凈氣源的工況環境。
安全環保性：作為天然混合氣體（含氮78%、氧21%），空氣無毒無腐蝕性，泄漏時不會引發環境污染，符合工業安全標準要求。
（2）惰性氣體壓縮
化學惰性表現：干氮（純度99.9%）和二氧化碳等惰性氣體在壓縮過程中不與金屬部件發生反應，能有效防止氧化腐蝕，延長壓縮機使用壽命。
分子量影響：惰性氣體通常具有較大分子量（如CO2為44g/mol），相同壓力下需要更大的壓縮功，需特別考慮壓縮機的功率匹配問題。
熱力學特性差異：氮?dú)獾慕^熱指數（k=1.4），壓縮時溫升更顯著，必須加強級間冷卻系統設計以防止過熱。
密封性要求：惰性氣體壓縮需采用雙重機械密封或磁力密封等特殊結構，防止貴重氣體泄漏造成的經濟損失。
（3）介質選擇對壓縮的影響：
材料兼容性問題：氧氣壓縮必須使用全不銹鋼組件并嚴格脫脂處理，而氯氣壓縮則需配備特種合金以抵抗應力腐蝕開裂。氫氣壓縮要防止“氫脆”發生。
能效比差異：壓縮不同介質時，等熵效率可相差15%-20%，例如壓縮氬氣比壓縮空氣多消耗約18%的軸功率，需重新核算機組選型參數。
系統配置調整：對于易燃易爆介質（如氫氣），需配置防爆電機和氣體濃度監測系統，排氣溫度必須控制在自燃點以下30%的安全裕度。
壓縮空氣儲能系統具有規模大、效率高、成本低、環保等優點，被認為是最具發展?jié)摿Φ拇笠?guī)模儲能技術之一。
五、空壓機關鍵術語深度解析
ISO 1217《容積式壓縮機驗收試驗》是國際標準化組織(ISO)發布的關于容積式壓縮機(正位移壓縮機)性能測試與驗收的標準，其術語體系涵蓋了空壓機從設計到應用的各個環節。以下是對ISO 1217標準中關鍵術語的深度解析：
1.基礎定義類術語
容積式壓縮機(Displacement Compressor)：通過物理縮小封閉空間(工作腔)的容積來壓縮氣體的機械設備，核心原理是直接減少氣體體積以增加壓力。根據結構不同可分為螺桿式、活塞式、渦旋式等類型。
壓縮空氣（Compressed Air)：絕對壓力大于0.1013MPa的空氣，區別于常壓空氣的關鍵在于“壓力達標”。在工業應用中，壓縮空氣的質量(如含油量、含水量)直接影響終端設備性能。
用氣量（Air Consumption)：特定工況下用氣系統消耗的壓縮空氣總流量，需綜合設備標稱耗氣量、管道泄漏量及備用量計算。精確測量用氣量是空壓系統節能優化的基礎。
性能參數類術語
排氣壓力(Discharge Pressure)：需在空壓機排氣口下游1.5倍管徑處測量，銘牌標注需明確表壓力(如8bar G)或絕對壓力(如9bar A)。該參數直接影響壓縮機的選型和應用場景。
壓力露點(Pressure Dew Point)：帶壓狀態下的露點，分為7個等級(如Class 1≤-70℃適用于精密制造)。露點控制是壓縮空氣質量的關鍵指標。
比功率（Specific Power)：單位流量下的能耗指標(kW/(m3/min))，反映空壓機能效水平。ISO 1217規定了比功率的測試方法和計算標準。
2.測試方法類術語
密封性測試（Sealing Test)：包括泄漏氣量檢測、壓力保持能力、密封材料性能及長期密封性能變化等關鍵指標。測試方法包括壓力衰減法和質量流量法等。
容量測試（Capacity Test)：規定測試環境條件(溫度、濕度)、壓縮機運行狀態(轉速、負載)及誤差計算方法。測試結果用于驗證壓縮機是否達到設計容量。
性能試驗(Performance Test)：涵蓋流量、功率、效率等參數的檢測與評估，需符合ISO 1217的規范。試驗通常在專用測試臺上進行，確保數據準確性。
3.安全與設計類術語
全閥檢測(Safety Valve Test)：定期檢查開啟壓力(如額定壓力0.8MPa時設定為0.82-0.84MPa)和密封性，確保在壓力過高時能及時釋放壓力。
溫度保護裝置(Temperature Protection Device)：需在溫度過高時切斷電源，防止設備損壞。ISO 1217規定了溫度監測點的位置和響應閾值。
本質安全化設計(Inherently Safe Design)：通過結構優化(如防爆設計、能量限制)從源頭降低風險，是風險減小的最優先手段。
4.驗收與標準類術語
內驗收試驗(Acceptance Tests)：參考GB/T 3853-2017，適用于各類容積式壓縮機，包括變轉速壓縮機的測試方法。試驗結果作為設備驗收的依據。
國際標準一致性(International Standardization)：ISO 1217旨在統一全球測試規范，保證結果的可比性和一致性。各國標準如GB/T 3853-2017與其保持協調。
理想壓縮機(Ideal Compressor)：指在等溫等壓熱力過程的理想狀態下工作的壓縮機，其特性包括無余隙容積影響、等溫壓縮過程及額定工況穩定性。
5.應用與維護類術語
維護周期(Maintenance Interval)：需定期進行密封性、安全閥及溫度保護裝置的檢測。ISO 1217提供了維護周期的參考建議。
選型依據(Selection Criteria)：需結合壓力、流量、露點等參數匹配工況需求。例如新能源汽車空壓機需滿足剎車系統、門泵等特殊應用要求。
節能優化(Energy Efficiency Optimization)：通過變頻控制、余熱回收、系統匹配等措施降低能耗。智慧空壓系統可實現年節電數萬千瓦時。
ISO 1217標準術語體系為空壓機的設計、制造、測試和應用提供了統一的技術語言，其深度理解有助于提升空壓系統的性能、安全性和經濟性。實際應用中，還需結合具體工況和相關標準(如GB/T 3853)進行綜合考量。
六、ISO1217-2009《容積式壓縮機驗收試驗》簡介
ISO1217《容積式壓縮機驗收試驗》是由國際標準化組織（ISO）制定的容積式壓縮機性能測試國際標準。該標準起源于20世紀70年代，最初基于德國VDMA標準體系，后經多次修訂形成全球通用的技術規范。作為壓縮機行業最權威的測試基準，ISO1217確立了自由空氣流量法、比功率計算等核心測試方法，其技術框架被歐盟CE認證、中國GB/T3853等區域標準等效采用。
ISO1217《容積式壓縮機驗收試驗》標準覆蓋活塞式、螺桿式、滑片式等所有容積式壓縮機類型，特別適用于工作壓力大于0.5bar的空氣壓縮機，為設備性能評估、能效認證及國際貿易提供了統一的技術語言。
該標準規定了測試方法、性能參數計算、數據記錄和結果評估的規范，旨在確保壓縮機的性能指標（如流量、功率、效率等）具有可比性和一致性。是工業用旋轉式、往復式等容積式壓縮機驗收試驗的重要標準。其版本歷史如下：
1975年：ISO 1217:1975（第一版）
1986年：ISO 1217:1986（第二版，已撤銷）
1996年：ISO 1217:1996（第三版）
2009年：ISO 1217:2009（第四版，當前有效版本）
2016年：ISO 1217:2009/Amd 1:2016（2009版的第一次修訂）
該標準規定了在規定全性能試驗時，制造商與購買者之間應達成的運行和試驗條件。
ISO1217標準的核心技術框架圍繞三大關鍵模塊構建：測試方法、參數定義和試驗條件。
（1）測試方法，標準采用自由空氣流量法作為基礎測量技術，通過控制進氣溫度、壓力及濕度等環境參數，確保測試數據的國際可比性。該方法允許在額定工況下進行測試，同時支持根據實際需求調整負載點，但需明確標注非標工況的修正系數，兼顧了標準化與靈活性。
空壓機的標準工況是指制造商用于標定設備性能的統一環境條件，確保不同品牌或型號的橫向?qū)Ρ染哂泄叫浴?/p>
（2）核心參數方面，標準建立了完整的評價體系。容積流量以標準狀態：
·進氣溫度：20℃（±2℃）
·進氣壓力：1atm（絕對壓力，即海平面大氣壓）
·相對濕度：0%（干燥空氣，避免水分影響測量）
·冷卻水溫度：15℃（僅針對水冷機型）
下的m3/min為單位，并扣除氣體壓縮導致的溫度影響；比功率（kW/(m3/min)）作為能效核心指標；泄漏率則通過靜態測試量化氣缸與閥門的密封性能。
（3）試驗條件規范上，標準要求進氣溫度偏差控制在±2℃以內，電壓波動保持在額定值的±5%以內，并規定數據采集頻率不低于1Hz。通過多項式回歸法處理至少5個負載點的穩定數據，采用最小二乘法擬合性能曲線，結果保留三位有效數字，確保測試結果的科學性和可重復性。
ISO 1217標準被全球主流空壓機廠商（如阿特拉斯·科普柯、英格索蘭）采用，中國國家標準GB/T 3853也等效采用此規范。
ISO1217標準在壓縮機行業的應用價值主要體現在其作為國際通用技術規范的多維影響力。在能效認證領域，該標準已成為歐盟CE認證和中國GB19153能效標識的核心檢測依據，其比功率計算方法直接決定產品能效等級劃分。
空壓機的容積流量（m3/min）、比功率（kW/m3/min）等關鍵指標均需在標準工況下測試。
案例說明：一臺標稱排氣量10m3/min的空壓機，實際運行時若進氣溫度升至40℃，排氣量可能下降5%-8%。
溫度修正：每高于標準工況1℃，功率需求增加0.3%-0.5%。
海拔修正：海拔每升高1000米，空壓機實際排氣量降低約8%-10%。
壓力修正可以通過公式
P=Pstd×(1-0.000022557×H)^5.256（H為海拔高度，單位米）計算修正壓力。
某國際品牌螺桿壓縮機通過ISO1217測試后，其1級能效認證使其在歐盟市場溢價達15%，同時獲得中國節能補貼資格。
在技術研發層面，標準中動態響應測試要求（如壓力超調量≤10%）推動了變頻控制算法的優化，
某企業應用該標準后，其壓縮機在階躍負載下的恢復時間從8秒縮短至5秒。此外，標準對泄漏率的嚴格量化（如靜態泄漏率≤0.3%）促使密封材料升級，某案例顯示新研發的聚四氟乙烯閥片使年泄漏量減少42萬立方米，折合節能收益超百萬元。這些實踐充分證明，ISO1217不僅是質量檢測工具，更是驅動行業技術進步的重要引擎。
隨著工業能效要求的持續升級和環保政策的深化，ISO1217標準正面臨技術迭代與國際化協同的雙重挑戰。未來版本可能引入實時云端數據采集系統，實現全生命周期評估，并新增碳足跡核算模塊以響應碳中和目標。標準還將強化與數字孿生技術的結合，加速新產品開發。隨著歐盟新能效法規對變速驅動壓縮機的強制要求，標準需細化變頻工況測試方法，例如增加多轉速點能效矩陣測試。未來，該標準有望通過國際協同機制，推動中國壓縮機測試方法參與國際規則制定，為全球工業能效提升貢獻力量。

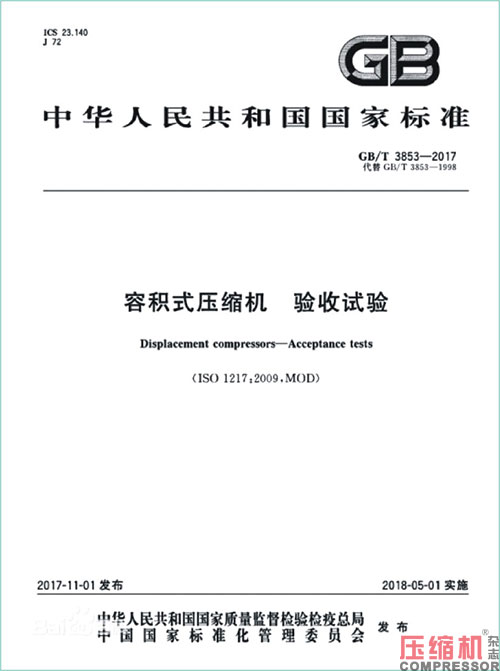

七、《容積式壓縮機驗收試驗》（GB/T 3853-2017）簡介
《容積式壓縮機驗收試驗》（GB/T 3853-2017）是2018年5月1日實施的一項中國國家標準，歸口于全國壓縮機標準化技術委員會。
《容積式壓縮機驗收試驗》（GB/T 3853-2017）規定了容積式壓縮機（以下簡稱壓縮機）驗收試驗的術語和定義、符號、測量設備、方法和精度、試驗程序、測量的不確定度、試驗結果與規定值的比較及試驗報告等。
《容積式壓縮機驗收試驗》（GB/T 3853-2017）作為中國壓縮機行業的核心技術規范，等效采用ISO 1217:2009國際標準。主要規定了容積式壓縮機的性能測試方法、驗收條件和數據處理規則。
標準適用范圍：該標準適用于各類容積式壓縮機的性能驗收試驗，包括但不限于：往復式壓縮機、螺桿式壓縮機、滑片式壓縮機、渦旋式壓縮機、其他類型的容積式壓縮機。
適用范圍涵蓋容積式壓縮機類型，重點針對工作壓力大于0.5 bar的空氣壓縮機。標準通過統一測試流程，為設備制造、質量驗收和能效評估提供了標準化依據。
GB/T3853標準的核心技術內容可歸納為三個關鍵方面：
1.試驗方法規范
標準規定了在穩定工況下測量壓縮機性能的流程，包括環境參數控制和數據采集頻率要求。
（1）性能參數測量方法
容積流量測量：采用標準狀態下的容積流量作為基準；測量方法包括噴嘴法、孔板法等；要求測量精度達到規定標準。
壓力參數測量：進氣壓力和排氣壓力的測量；壓力波動范圍的限定；測量點的布置要求。
功率參數測量：軸功率的測量方法；電動機輸入功率的測量；功率因數的計算要求。
（2）試驗條件設定要求
環境條件要求：環境溫度、濕度的測量；大氣壓力的記錄；試驗環境的穩定性要求。
運行狀態監控：壓縮機轉速的測量；潤滑油溫度和壓力的監測；冷卻水溫度和流量的測量。
測量精度控制標準：儀器精度等級；壓力測量儀器的精度要求；溫度測量儀器的校準標準；流量計的選擇和使用規范。
測量誤差控制：系統誤差的修正方法；隨機誤差的統計分析；測量不確定度的評估。
試驗數據處理規則：要求采用多項式回歸法對測試數據進行處理，并規定了異常數據的剔除方法。
a)原始數據記錄：測量數據的實時記錄要求；數據采樣頻率的規定；異常數據的識別和處理。
b)參數計算規范：性能參數的計算公式；單位換算的統一標準；結果的有效數字處理。
2.驗收指標體系
（1）性能指標限值
各性能參數的計算方法及性能指標：如容積流量、排氣壓力、額定功率等；
效率指標的計算規范、評估方法和標準：如比功率計算等；
噪聲水平的測量方法及限制標準。
（2）試驗重復性要求
多次試驗結果的一致性；
試驗數據的再現性驗證；
最終結果的確定方法。
3.附錄
該標準的附錄A規定了液環壓縮機的性能試驗方法。
該標準的附錄B、附錄C和附錄D規定了批量生產的裸裝壓縮機和集裝壓縮機的簡化驗收試驗方法。
該標準附錄E規定了電動機驅動的集裝容積式變轉速壓縮機的驗收試驗。
該標準的附錄F和附錄G分別給出了壓縮機參考工況及不確定度計算方法。
該標準附錄H規定了一般用空氣壓縮機的性能試驗方法，該標準適用于各類容積式壓縮機的驗收試驗。
該標準作為容積式壓縮機性能驗收的技術依據，為制造企業、用戶和檢測機構提供了統一的測量方法和驗收標準，確保產品質量和技術性能的可靠性。這些技術要點共同構成了壓縮機性能評價的標準化體系。
GB/T 3853-2017《容積式壓縮機驗收試驗》標準驗收需進行系統化檢測，具體項目及要求如下：
1.外觀及結構檢查
（1）外觀缺陷檢查：檢查外殼、部件表面是否存在劃痕、變形、破損等缺陷。表面涂層需均勻牢固，無剝落或銹蝕，顏色與標識應清晰可辨。
（2）結構裝配驗證：驗證部件裝配牢固性，連接部位（如螺栓、法蘭）需緊密無松動或間隙過大；管道連接應密封良好，布局合理，避免應力集中。
（3）運動部件檢查：手動盤車檢查轉子、活塞等運動部件是否靈活，無卡阻或異常摩擦。
2.性能測試參數
排氣量與容積流量：測量單位時間排出氣體體積，需符合標準工況要求。
功率與效率：測定輸入/輸出功率，計算容積效率、絕熱效率等指標。
轉速穩定性：測試不同負載下轉速是否穩定，符合設計要求。
電氣安全性能測試：·絕緣電阻：電氣部分絕緣電阻需達標，防止漏電故障；·接地電阻：接地電阻應符合安全標準，確保故障電流有效導入大地；·耐壓測試：電氣系統需通過規定電壓的耐壓試驗，無擊穿或閃絡。
運行環境適應性測試：·噪音與振動評估：噪音需符合聲壓級限值，振動幅度應低于安全閾值；溫度監控：實時監測機身、排氣、電機溫度，確保運行溫度在合理范圍。
環境適應性：高低溫試驗驗證極端溫度下的性能穩定性；濕度與鹽霧試驗檢驗防潮及耐腐蝕能力。
可靠性與耐久性測試：·連續運行試驗：長時間運行驗證穩定性，工業用壓縮機需連續運行無故障；·啟停試驗：模擬頻繁啟停，檢驗部件及控制系統可靠性；·安全閥測試：驗證安全閥開啟壓力、密封性能等關鍵參數。
GB/T3853標準的應用價值主要體現在三個方面：
（1）它為壓縮機設備提供了統一的性能評價標準，使不同廠商的產品能夠進行客觀比較；
（2）標準中的測試方法直接推動了壓縮機能效提升，例如通過比功率指標的優化幫助廠商改進產品設計；
（3）該標準為行業監管和質量驗收提供了技術依據，在能效認證和設備采購中發揮著重要作用。
注：本文未完待續，更多精彩見下期 !
作者簡介
梁柳生，高級工程師，1990年進入空壓機行業，曾供職于國企、合資、外企，其中有22年時間服務于AC集團。先后從事過產品設計、工藝制定、生產管理、質量跟蹤服務及全國銷售總監等工作，還有歐洲學習工作經歷。2017年創辦上善氣體工作室，專注壓縮空氣系統研究和行業精益生產、銷售培訓。是國家標準JBT10526-2005《一般用冷凍式壓縮空氣干燥器》第一起草人，全國壓縮機標準化技術委員會委員。
